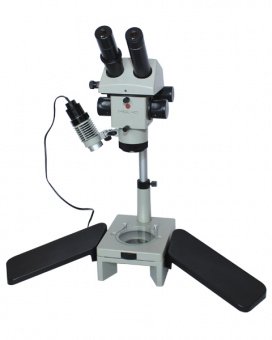

Микроскоп стереоскопический МБС-10

Диапазон увеличения

-

4,8 х - 100,8 х

Линейное поле зрения, в пределах

мм

39 - 2,4

Рабочее расстояние, не менее

мм

95

Источник света

-

галогенная лампа 8В/20Вт

Габаритные размеры

мм

238х164х459

Масса

кг

8,0

Масса с упаковкой

кг

11,0

увеличение окуляра

увеличение объективной части

объективы

объектив F=90мм с насадкой

F=90 мм

F=190 мм

2 x

рабочее расстояние 95 мм

рабочее расстояние 170 мм

рабочее расстояние 25 мм

увеличение

поле зрения (мм)

увеличение

поле зрения (мм)

увеличение

поле зрения (мм)

8 x

0,6 x

4,6 x

39,6

2,2 x

83

9,2 x

20

1 x

8,2 x

22,4

3,9 x

47

16,3 x

11,2

2 x

16,3 x

11,2

7,7 x

24

32,6 x

5,6

4 x

32,4 x

5,6

15,4 x

12

64,9 x

2,8

7 x

56,3 x

3,2

27,1 x

6,7

114 x

1,6

14 x

0,6 x

8,1 x

28,2

3,8 x

60,0

16,3 x

14,1

1 x

14,3 x

15,9

6,8 x

33,6

28,7 x

8,0

2 x

28,6 x

8,0

13,6 x

16,8

57,2 x

4,0

4 x

56,9 x

4,0

27,0 x

8,5

113,8 x

2,0

7 x

100,5 x

2,3

47,6 x

4,8

201 x

1

1. барабан с корпусом
2. блок питания 12В - 20Вт
3. осветитель 12В - 20Вт
4. барабан с корпусом
5. бинокулярная насадка

6. окуляры
7. объектив f=90мм
8. штатив для работы в проходящем свете
9. подлокотники

Объектив F=190 мм.
Сменный объектив является сменным к микроскопу МБС-10, применяется для увеличения рабочего расстояния микроскопа, что дает возможность вводить в поле зрения микроскопа различный инструмент и приспособления.

Объектив-насадка 2 х.
Объектив-насадка предназначена для повышения максимального увеличения микроскопа МБС-10, а также для расширения диапазона промежуточных значений увеличения.

Кольцевой волоконный осветитель (КВО).
Осветитель КВО предназначен для 'бестеневого' освещения объектов в поле зрения микроскопа 'холодным' светом через гибкие световедущие жгуты от галогенной лампы осветительного блока ОБ при работе в отраженном свете.

Волоконный осветитель (ВО).
Осветитель ВО предназначен для освещения с двух сторон 'холодным' светом объектов в поле зрения микроскопа при работе в отраженном свете через световедущие жгуты от галогенной лампы осветительного блока ОБ.

Осветительный блок (ОБ).
Осветительный блок является источником света для освещения объектов в поле зрения микроскопа через волоконный осветитель ВО или кольцевой волоконный осветитель КВО.

Кронштейны осветителя.
Кронштейны осветителя служат для установки и фиксации выходных каналов световедущего жгута волоконного осветителя ОВ в положении, наиболее благоприятном для наблюдения.

Оптическая головка.
Оптическая головка для микроэлектроники ОГМЭ - П3.

Микрофотографическое устройство (МФУ).
Устройство предназначено для одновременного наблюдения и фотографирования объектов в поле зрения микроскопа МБС-10 в проходящем и отраженном свете.

Универсальный штатив (УШ).
Универсальный штатив УШ предназначен для закрепления оптической головки микроскопа МБС-10 при работе с протяженными объектами, а также объектами, имеющими сложную конфигурацию.

Телевизионный адаптер (ТV-А).
Телевизионный адаптер (ТV-А) предназначен для передачи оптического изображения, создаваемого головной частью стереомикроскопа МБС-10, на приемную площадку ТV-камеры с последующим наблюдением его на экране телевизионного монитора или вводом в компьютер.

Устройство осветительное по методу 'темное поле' (ОТП).
Осветительное устройство ОТП предназначено для наблюдения прозрачных объектов в проходящем свете по методу 'темное поле', что позволяет обнаруживать скрытые дефекты (пузыри, царапины, микротрещины, неоднородные включения), невидимые при обычном освещении.

Бестеневое осветительное устройство (БОУ-1).
БОУ предназначено для освещения малых углублений вертикальным светом, что позволяет рассматривать отверстия, поры и вертикальные стенки, а также наблюдать сильно рефлектирующие объекты.
